烟雾探测器

烟雾探测器使用了一种叫做镅-241的放射性元素来探测烟雾或有害气体。当正常空气中的氧和氮粒子穿过烟雾探测器时，镅-241会将它们电离，从而产生电流。而如果烟雾粒子进入探测器，就会破坏这种化学反应，从而触发警报。

第一款投放到市场的是电离烟雾探测器（ionization smoke detector）。从名字中可以看出，这款产品使用了一种叫做镅-241的放射性元素来探测烟雾或有害气体。当正常空气中的氧和氮粒子穿过烟雾探测器时，镅-241会将它们电离，从而产生电流。而如果烟雾粒子进入探测器，就会破坏这种化学反应，从而触发警报。有烟的地方就有火。20世纪70年代，NASA的工程师在设计天空实验室时利用了这个简单的原理。天空实验室是美国的第一个空间站，宇航员必须及时知道是否有火情，或者航天器里面是否散播了有毒气体。NASA与霍尼韦尔公司合作，发明了第一个可调式烟雾探测器（Adjustable Smoke Detector），它具有不同的敏感设置，可以防止误报火情。

1、离子感烟式

离子感烟式探测器是点型探测器 它是在电离室内含有少量放射性物质，可使电离室内空气成为导体，允许一定电流在两个电极之间的空气中通过，射线使局部空气成电离状态，经电压作用形成离子流，这就给电离室一个有效的导电性。当烟粒子进入电离化区域时，它们由于与离子相接合而降低了空气的导电性，形成离子移动的减弱。当导电性低于预定值时，探测器发出警报。

2、光电感烟式

光电感烟探测器也是点型探测器， 它是利用起火时产生的烟雾能够改变光的传播特性这一基本性质而研制的。根据烟粒子对光线的吸收和散射作用。光电感烟探测器又分为遮光型和散光型两种。

3、红外光束感烟式

红外光束感烟探测器是线型探测器， 它是对警戒范围内某一线状窄条周围烟气参数响应的火灾探测器。它同前面两种点型感烟探测器的主要区别在于线型感烟探测器将光束发射器和光电接受器分为两个独立的部分，使用时分装相对的两处，中间用光束连接起来。红外光束感烟探测器又分为对射型和反射型两种。 感烟式火灾探测器适宜安装在发生火灾后产生烟雾较大或容易产生阴燃的场所；它不宜安装在平时烟雾较大或通风速度较快的场所。

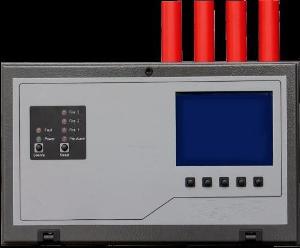

www.ytmwmall.netVESDA全称为VERY EARLY SMOKE DETECTION APPARATUS，即"非常早期的烟雾探测设备"，这是根据产品的功能而起的名字。而根据其原理特点，也称其为吸气式或采样式烟雾探测器。

为极早探测到烟雾，更快发出报警，VESDA一改传统点式探测系统等烟雾飘散到探测器再进行探测的方式，主动对空气进行采样探测，使保护区内的空气样品被VESDA内部的吸气泵吸入采样管道，送到探测器进行分析，如果发现烟雾颗粒，即发出报警。VESDA的具体工作流程是空气由四根管道进入VESDA经过过滤器，吸气泵送入激光探测腔，探测信号送到控制显示单元。这期间还有经过二次过滤的空气保持激光腔内光学部件的清洁。

应用范围

由于极早期侦烟系统能在火灾发生初期有效的侦测到火灾的发生,因此广泛地安装在许多重要场所。 不能轻易中断服务或生产的场所: 通讯机房/计算机机房/金融数据中心/无尘室/广播或电视台/自动生产设备/银行/电力设施 。 早期烟雾难以侦测之场所: 仓库/冷藏室/体育馆/飞机棚场/剧院 避免灭火系统的不必要的释放以避免业务中断之场所: 通讯网络中心/服务器机房/指挥调度中心/精密医疗仪器/MIS机房。 维护工作较难进行之场所: 监狱和拘留所/电缆管沟/回风管道/核电厂或生化防护区/手术房。 要求美观或珍藏的物品价值无法估计之场所: 博物馆/档案?/历史建筑/科技设施/画廊/大教堂。 特定公共场所: 剧院/教堂/交通总站/看护院或疗养中心/医院。

现在最常用的烟雾探测器，光电烟雾探测器和电离烟雾探测器。电离探测器的内部结构。常会看到一个光束探测器。商店一侧靠近门的地方有光线（可以是白光和透镜或者是一道低能激光），另一侧则是一个光探测器，可以“看到”光线。当您通过光束时，会把它挡住。光探测器感应到光线的缺失，因此触发响铃。如果商店里烟雾浓得足以有效挡住光束，响铃就会响起。

这个烟雾探测器会相当大。它不是很敏感。警报响起前要有很大的烟雾——烟雾必须浓得足以完全挡住光线。这需要有大量的烟才行。因此，光电烟雾探测器采用了不同的方法来利用光线。在烟雾探测器内部有一道光和传感器，二者成90度角放置，在正常情况下，左侧的光源发出的光会直接射出，不经过传感器。但是，当有烟雾进入腔体时，烟雾微粒会使光线散开，一部分光会射到传感器：然后传感器会启动烟雾探测器中的喇叭。光电探测器在感应有烟火灾（如垫子闷烧）时的效果比较好。

电离探测

电离烟雾探测器使用电离腔和电离辐射源来探测烟雾。这种类型的烟雾探测器更加常见，原因是它价格不贵，而且在探测明火火灾产生的少量烟雾方面效果更好。电离探测器内部有少量（大约为一克的1/5000）的镅-241。

电离腔

放射性元素镅的半衰期为432年，是阿尔法粒子的一个良好来源。探测器内镅含量的另外一种说法是一个典型的探测器含有0.9微居里的镅-241。居里是一个测量核材料的单位。如果您手里拿有一居里的东西，那就意味着您手中的物质每秒钟要进行37,000,000,000次核变。大致来讲，这就意味着每秒钟样品中有370亿个原子在进行衰变并释放出一个核辐射粒子（如阿尔法粒子）。一克镭元素可以产生大约1居里的放射性（以她的名字命名居里的女科学家玛丽·居里进行了大量镭研究）。

电离腔非常简单。它由两个电板（两个电板之间存在电压）和一个电离辐射的放射性源组成，镅产生的阿尔法粒子具有以下特性：它们可以电离腔内空气中的氧和氮原子。“电离”就意味着“去掉一个电子”。当您从一个原子上去掉一个电子时，就得到了一个自由电子（带负电）和一个失去一个电子的原子（带正电）。带负电的电子将被吸引到具有正电压的电板，带正电的原子则被吸引到具有负电压的电板（异性相吸，就像磁铁一样）。烟雾探测器中的电子装置可以感应这些电子和离子向电板移动时产生的微小电流。当烟雾进入电离腔时，它会干扰这一电流——烟雾粒子会吸附离子并使它们中性化。烟雾探测器感应到电板之间的电流下降，并启动喇叭。

1、传统烟雾探测器结构图

传统烟雾探测器结构图

图中所示的探测器由一块印刷电路板、一个电离腔（下图右上方的银制圆筒）和一个电子喇叭（下图右下方的铜制圆筒）组成：

2、空气采样烟雾探测器结构图

XtralisICAM探测器是多路毛细管空气采样式烟雾探测系统，其报警灵敏度范围为0.001%-20%obs/m（0.0003%-6.10%obs/ft），属于极早期烟雾探测报警设备。它能够在火灾的极早期阶段对浓度或高或低的烟雾进行可靠的探测。作为多路烟雾探测系统，IFT探测器可以将被保护区划分为多个采样扇区，以便对火源进行准确定位，从而做出更加快速的响应。探测器可以用于各种不同的环境，为机柜、EDP电子数据处理设施、监狱、古建筑、看守所、博物馆以及画廊等各类场所提供理想的火灾探测解决方案。

3、气体烟雾传感器电路图气体烟雾传感器电路图烟雾探

4、测器原理图与电路图

该产品适用于家居、商店、歌舞厅、仓库等场所的火灾报警。火灾的起火过程一 般情况下伴有烟、热、光三种燃烧产物。在火灾初期，由于温度较低，物质多处于阴燃阶段，所以产生大量烟雾。烟雾是早期火灾的重要特征之一，感烟式火灾探测器就是利用这种特征而开发的，能够对可见的或不可见的烟雾粒子响应的火灾探测器。它是将探测部位烟雾浓度的变化转换为电信号实现报警目的一种器件。

设置烟雾探测器操作屏的所有开关在正常位置。

打开烟雾探测器控制的门，合上主电源开关和辅电源开关。

一旦电源合上，指示灯和浓度指示器将亮约3秒钟。

电源开关合上后，检查在探头印刷电路板上的探头运行灯是否全亮，如果有不亮者，请按维护保养手册作检查。

着火时的操作

当探测到烟雾已超过预设定浓度时：

（1）烟雾探测器内的警报响起，同时火警指示灯亮,如与外部警铃有连接时，也将响起。:

（2）着的有舱室指示灯将亮起，当着火同时超过两个以上分隔舱时，这些与舱室相关的指示灯全亮。

（3）着火分隔舱室的浓度指示器亮起，指示吸入烟雾探测器的烟雾浓度指示器的读数范围0~25[[%]]/M，如果探测到的深度超过25[[%]]/M，指示器闪烁“25”。

（4）.合上探险测器开关，探险测器下面指示灯亮，利用烟雾在白光下能散射光，确定烟雾的位置。

（5）当排出控制阀被安装时，在排出控制阀的下部反时针旋转移开盖子，这样能嗅到从货舱吸入的空气，嗅闻检查后，将盖子返回到最初位置 ，如果盖子左移，烟火将连续的进入屋内。

（6）.如要停止火警警铃，打开操作屏，将火警警铃开关转至停止，这样警铃就合停止。:

恢复系统到正常状态：如果火警灯.指示灯和浓度指示器仍亮着，合上在操作控制屏前的复位开关，这样所有火警操作电源将恢复到正常状态，但如果有任何一个烟雾浓度预定值，系统将再次给出火警警报。

使用注意事项：

烟雾探测器电源和延伸屏，除检修外，平时应保持关闭，以防灰尘和潮气进入引起误动作。

模拟被连接在烟雾探测器内的接线柱B11~B12和B21~B22，如果外部火警警报单元被连接，方可移开，否则将发生外部火警警铃失败。

决不准转动在烟雾探测器内位于探头印刷电路板上的VR1，如果转动，将引起系统不报警。

1、厨房油烟和香烟产生的烟雾造成误报；2、蒸汽和湿气的影响

厨房油烟和香烟造成的误报一般是由于感烟探测器比较敏感造成，或者由于人们在禁止吸烟区吸烟引发警报，主要的解决办法是，将报

警器远离厨房等可能产生油烟的地方，并不要放置在厨房等排风道附近，并且树立安全警示牌，禁止在烟感探测器附近吸烟。或者使用有

定时功能的烟雾探测器，例如设置定时时间为20分钟，20分钟有足够的时间进行烹饪和吸烟，再者可以更换不是很敏感的探测器，例如光

电报警器。

蒸汽或者湿气的影响，蒸汽或者湿气会浓缩在传感器和线路板上，如果浓缩太多的水汽的话就会发出报警的声音。主要的解决办法是，

将报警器远离可能产生水汽的地方，例如浴室的走廊就不应安 装报警器，这样就可以解决问题。然而，如果报警器本来能正常工作，现在

却对蒸气或湿气起反应，那么问题可能是报警器老化的原因。较老的报警器会变得更加敏 感也更容易对蒸气和湿气发生响应。所以误报的

发生也可能是报警器超过了使用年限需要被替换掉了。
