专利状态
一种自动纵缝机废边切刀装置
专利申请进度
申请
2020-09-07
授权
2021-04-30
预估到期
2030-09-07
专利基础信息
申请号 CN202021923974.4 申请日 2020-09-07
授权公布号 CN213081601U 授权公告日 2021-04-30
分类号 B26D1/30;B26D5/12;B26D7/18
分类 手动切割工具;切割;切断;
申请人名称 保定图强纺织股份有限公司
申请人地址 河北省保定市高阳县纺织工业物流园区
专利法律状态
  • 2021-04-30
    授权
    状态信息
    授权
摘要

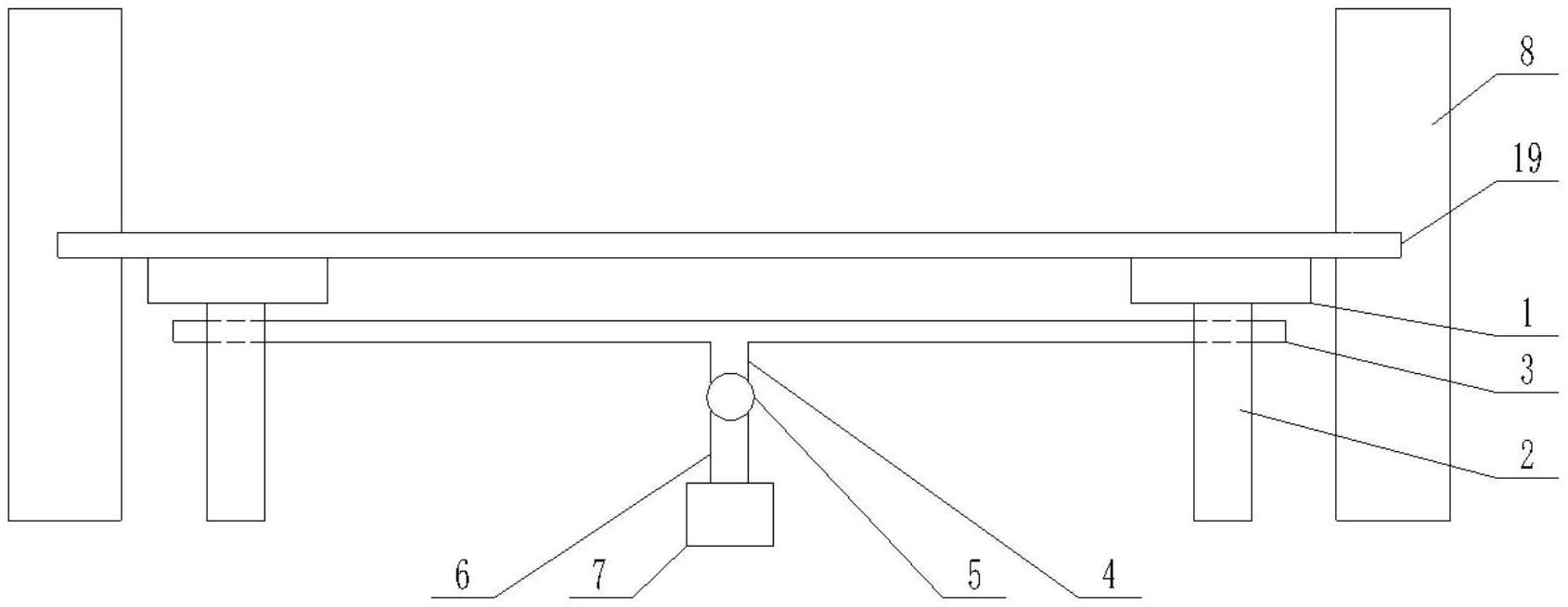

本实用新型公开一种自动纵缝机废边切刀装置,包括支撑架,支撑架两侧设置有切刀机构,支撑架下方设置有吹气机构;支撑架包括两条平行设置的支撑板,切刀机构包括外壳,外壳内设置有剪刀,剪刀的两个柄之间设置有连杆机构;剪刀的柄端部固接有第一顶杆、第二顶杆,连杆机构包括第一连杆、第二连杆、第三连杆,外壳顶面内设置有滑杆,滑杆上滑动连接滑套,滑套侧面固接滑块,外壳内设置有驱动部;吹气机构包括若干个间隔排列的铜管,铜管设置在支撑板下方,铜管的长度不大于两个支撑板外侧面之间的距离,铜管的高度大于毛巾废边下垂后的高度。本实用新型使毛巾废边通过铜管的气流将其吹起,通过自动的剪刀将其切除,避免了废边摆离切刀的情况。
