专利状态
带声卡的两用动圈话筒
专利申请进度
申请
2021-01-08
授权
2021-10-01
预估到期
2031-01-08
专利基础信息
申请号 申请日
授权公布号 授权公告日
分类号
分类
申请人名称 宁波奥创电子科技有限公司
申请人地址
专利法律状态
  • 2021-10-01
    授权
    状态信息
    授权
摘要

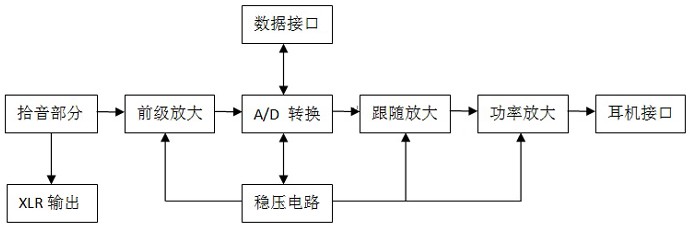

一种带声卡的两用动圈话筒,它包括动圈音头MIC,其特征在于动圈音头MIC的一路通过接口插座CZ1输出,另一路通过前级放大电路、A/D转换声卡电路、跟随放大电路和功率放大电路后由耳机接口J1输出;所述的A/D转换声卡电路包括A/D转换芯片U1,所述的前级放大电路包括放大器U2A、U2B、电容4C4、4C7、4C9以及电阻4R1、4R5、4R8,用于对动圈音头MIC信号进行15dB的放大提升,然后接入A/D转换芯片U1的15和19脚;经功率放大器U6功率放大后由14脚和12脚输出到耳机接口J1。本实用新型支持家庭聚会和直播平台使用,大功率和宽输出阻抗可以适配任何耳机都无须担心,作为一款两用话筒多用途具备良好的市场前景。
