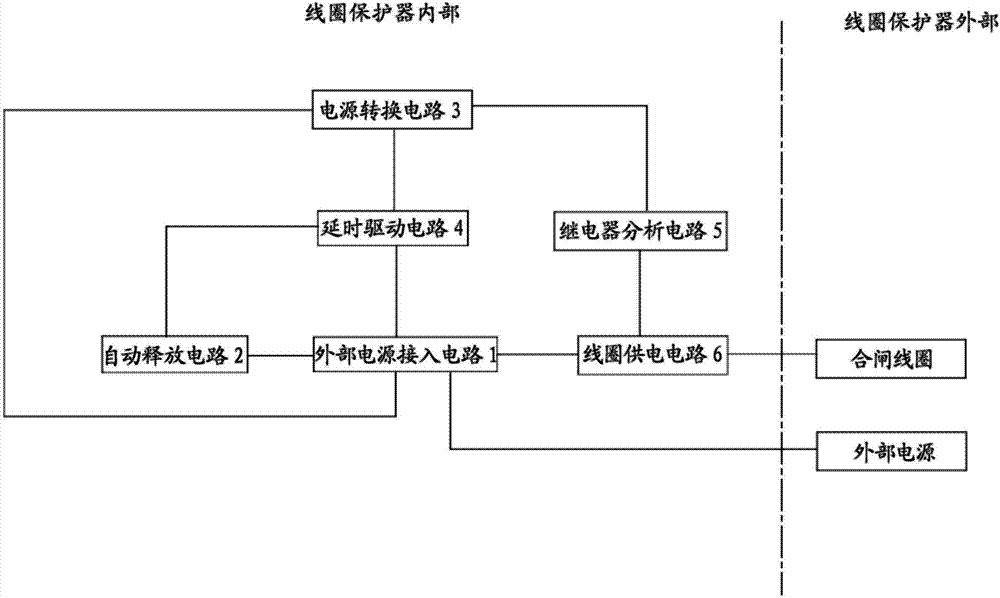

本实用新型公开了一种断路器用合闸线圈的保护器，包括：外部电源接入电路，与自动释放电路、电源转换电路、延时驱动电路和线圈供电电路连接，用于为所述电路提供电源；线圈供电电路，用于在断路器进行合闸操作时，将电源提供给合闸线圈；电源转换电路，用于将来自外部电源的电压转换成直流电压并将直流电压提供给继电器分断电路；延时驱动电路，用于控制电源转换电路延时为继电器分断电路供电；继电器分断电路，用于当接收到来自电源转换电路的电压时，切断线圈供电电路对合闸线圈的供电；自动释放电路，用于当合闸命令撤销时，使得延时驱动电路断开电源转换电路对继电器分断电路的供电。通过使用该保护器，克服了断路器合闸线圈易烧毁的问题。
