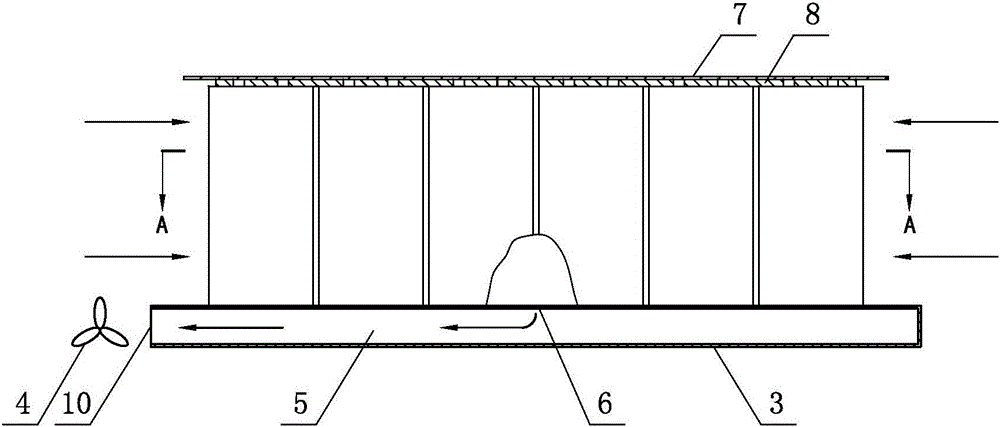

本实用新型涉及一种大型电容矩阵的散热结构，包括底座、电容矩阵、电气连接板、绝缘层，所述电容矩阵固定在所述底座上，所述电容矩阵的电极与所述电气连接板连接，所述绝缘层设置在所述电容矩阵与所述电气连接板之间；所述底座的内部设置散热风道，所述散热风道的进气口设置在所述底座的顶面中间位置，所述散热风道的排气口设置在所述底座的侧面上；空气从所述电容矩阵的四周流向中间位置的所述进气口，然后通过所述散热风道流到所述排气口处。本实用新型巧妙的利用大型电容矩阵的原有结构，将散热风道的进气口设在中心位置，使气流由外侧向中心流动，达到大型电容矩阵各位置的散热效果均匀一致。
