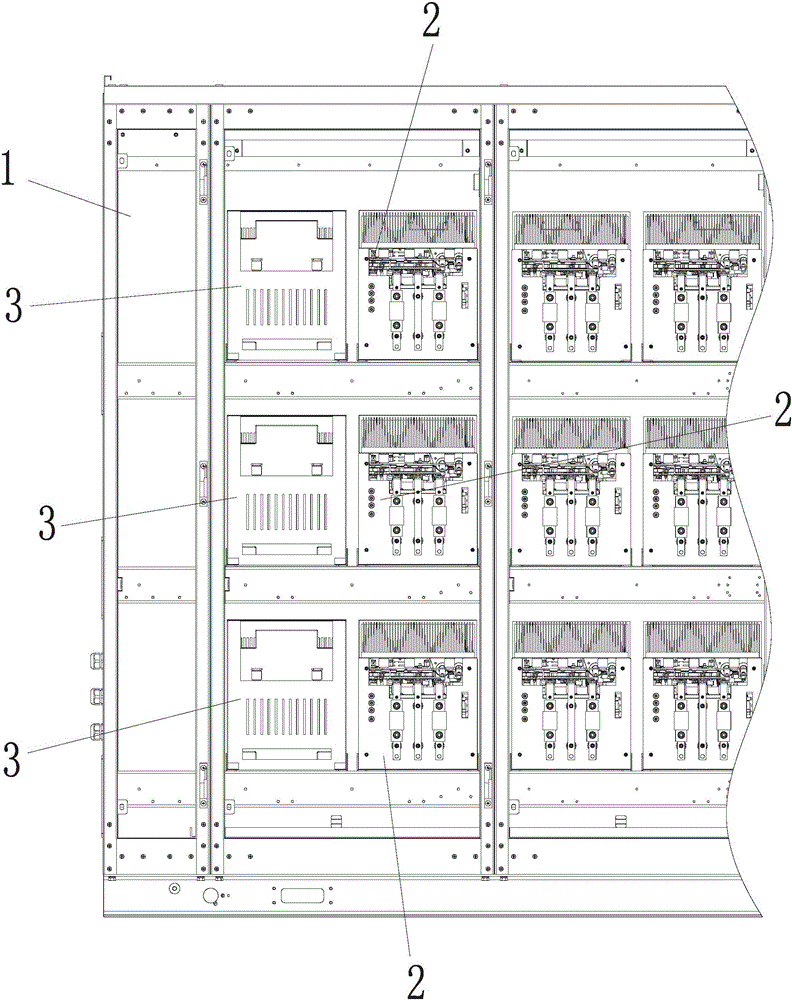

本实用新型提供了一种带有电抗器的高压多级串联型变频器柜，它包括高压变压器柜、功率单元柜、控制柜，功率单元柜内设计有A、B、C三组功率模块，每组功率模块由N个功率模块单元串联而成，其特征在于：在功率单元柜A、B、C三相输出端子与每相最后一个功率模块单元之间分别串联一个低压单相电抗器；低压单相电抗器安装在一箱体内形成模块化。本实用新型省略了传统的高压多级串联型变频器柜中的三相高压电抗器柜，通过分别串联在变频器A、B、C三相输出端的低压单相电抗器满足输出电流电压要求的同时，避免了增设体积较大三相高压电抗器柜，减小了高压多级串联型变频器的体积，并减少了柜间连接电缆，降低成本。
